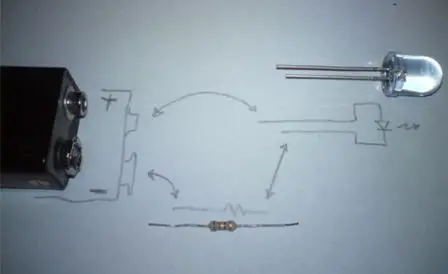

Morseblinkeren består av tre komponenter: et batteri, en lysdiode og en elektrisk motstand.
- Batteriet er energikilden i kretsen og må ha en elektrisk spenning større enn det som kreves for at lysdioden skal lyse. Vanlige batterispenninger er 1,5 volt (AA- og AAA-batterier) eller 9 volt (røykvarslerbatterier).
- Lysdioder finnes i ulike farger som rød, gul, grønn, blå og hvit, med økende krav til elektrisk spenning fra 1,2 volt opp til omkring 7 volt.
- Motstanden begrenser den elektriske strømmen gjennom batteriet og lyskilden – uten den kan strømmen bli så stor at lysdioden brenner opp eller batteriet ødelegges.
Det er viktig at den lange foten på lysdioden kobles mot pluss-polen på batteriet. Elektrikerteip brukes til å montere delene sammen og hindre kortslutninger.

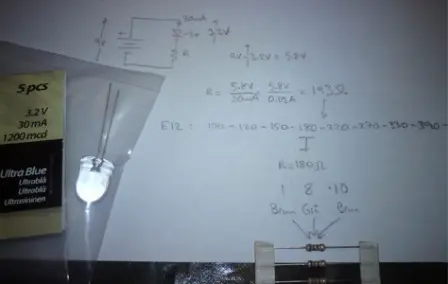

Steg 1: Beregn motstandsverdi
Motstandsverdien (R) beregnes ut fra batterispenningen (VB), spenningen over lysdioden (VL) og strømmen gjennom kretsen (I_L):
R = (VB − VL) / I_L
Eksempel med 9V røykvarslerbatteri og blå lysdiode (VL = 3,2 V, IL = 30 mA = 0,03 A):
R = (9 − 3,2) / 0,03 = 5,8 / 0,03 ≈ 193 Ω
Steg 2: Finn nærmeste praktiske motstandsverdi

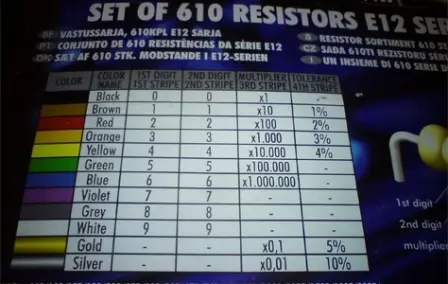

Motstander selges i standardserier, f.eks. E12 med 12 verdier mellom 100 Ω og 1000 Ω. Nærmeste til 193 Ω er 180 Ω (fargekode: brun–grå–brun) eller 220 Ω (fargekode: rød–rød–brun). Fargekodene på motstandene angir verdien:

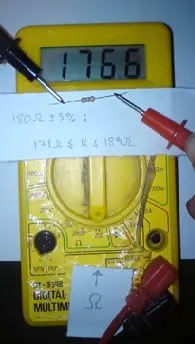

Dersom man måler motstandsverdien med et multimeter, vil man se at den sjelden er akkurat riktig, men likevel innenfor toleransegrensene.

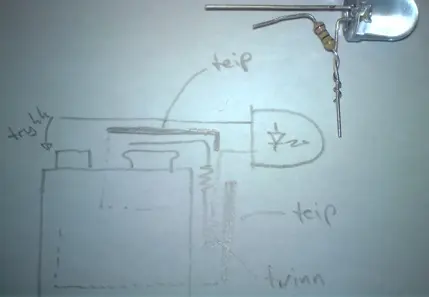

Steg 3: Bøy det korte benet på lysdioden og fest motstanden til det
Bøy det korte benet (minus) på lysdioden og tvinn det sammen med det ene benet på motstanden. Bøy også det andre benet på motstanden slik at det passer til batteriet.

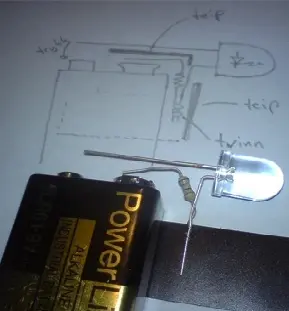

Steg 4: Fest lysdiode og motstand til batteriet
Bruk teip utenpå motstanden og de tvinnede benene, og koble motstandens løse ben til minus-polen på batteriet (siden det er det korte lysdiodebenet som er sammenkoblet med motstanden). Pass på at det lange benet på lysdioden ikke kortslutter batteriet mens du teiper – beskytt gjerne den andre batteripolen med en teipbit.

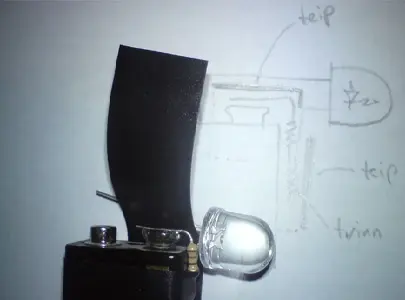

Steg 5: Fest det løse benet fra lysdioden
Det lange benet (pluss) på lysdioden skal ligge slik at det er kort vei til pluss-polen på batteriet. Når benet trykkes ned på polen begynner dioden å lyse. Når man slipper, slukker dioden hvis benet fjærer og løfter seg løs fra polen – dette er selve «knappen» på morseblinkeren.

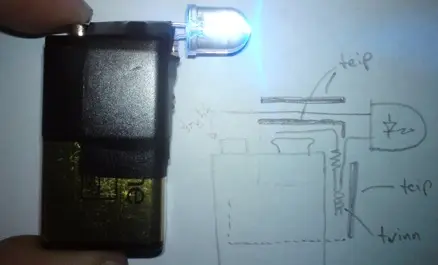

Steg 6: Test morseblinkeren
Trykk det løse benet ned på pluss-polen og sjekk at dioden lyser. Prøv korte og lange blink.
Ikke blink direkte mot noens øyne på nært hold.
Anbefalte komponentkombinasjoner
Batteri | Lysdiodetype | Anbefalt motstand |
|---|---|---|
9V | Blå/hvit (3,2V, 30mA) | 180–220 Ω |
9V | Rød (1,8V, 20mA) | 360–390 Ω |
4,5V (3×AA) | Blå/hvit (3,2V, 30mA) | 39–47 Ω |
4,5V (3×AA) | Rød (1,8V, 20mA) | 120–150 Ω |
Utstyr
Per deltaker:
- 1 lysdiode (rød, gul, grønn, blå eller hvit)
- 1 motstand (se tabell over)
- 1 batteri (2–3 × AA/AAA i holder, eller 9V røykvarslerbatteri)
- 3 biter elektrikerteip à ca. 5 cm
