Utstyr
- Et malingsspann i metall (3 liter)
- En mindre blikkboks etter for eksempel hakka tomater, bønner eller annen hermetikk
- En større blikkboks etter for eksempel fiskeboller
- Aske, sand og/eller små steiner (grus)
- Drill med bor til metall (verktøy for å få hull i malingsspannet)
- Avbitertang
- Tusj
- Sag (til metall)
Fremgangsmåte
Hva er en rocket stove?
En rocket stove er en type ovn som er designet for å effektivt brenne biomassen som brukes som brensel. Det brukes et lukket system for å øke varmeeffektiviteten og redusere utslippene. Rocket stoves kan brukes til matlaging, oppvarming og andre formål der varme kreves. De er ofte brukt i utviklingsland for å redusere avhengigheten av tradisjonelle brensler som ved og gass, og for å forbedre luftkvaliteten og redusere klimagassutslippene. Disse ovnen baserer seg ikke på for eksempel strøm og det er derfor veldig aktuelt å lage
Det finnes mange oppskrifter på hvordan en Rocket stove bygges, men prinsippet er det samme. Her er oppskriften på én variant.
- Se en eller flere av disse videoene:
- Finn og/eller skaff alt utstyret som trengs og les gjennom hele oppskriften.
- Dersom du bruker et malingsspann, vask det rent for maling. Det er viktig å få bort malingen slik at det ikke danner giftige gasser.
- Åpne hermetikkboksene i begge ender ved å fjerne bunnen.
- Mål hvor stort hull som må lages i malingsspannet ved å holde den minste hermetikkboksen inntil nederst utenpå malingsspannet og merk av rundt med en tusj.
- Bor hull rundt hele veien på markeringen med ca. 5 mm mellomrom.
- Bruk en avbitertang til å klippe mellom hullene slik at det blir stort nok hull til at den lille blikkboksen får plass.
- Når du/dere får klipt opp hullet, blir det noen skarpe kanter igjen etter boringen. Bøy disse små skarpe kantene inn i malingsspannet.
- Nå skal den minste blikkboksen passe i hullet. Hvis den fortsatt ikke passer, må du/dere bore mer og/eller dytte kantene mer inn. Pass på at hullet ikke blir for stort, blikkboksen skal passe med så lite luft rundt som mulig.
- Sett to merker med tusjen på kanten på toppen av den største blikkboksen med ca. 4-5 centimeter mellomrom.
- Skjær med en sag ca. 4-5 centimeter ned fra begge merkene. Det danner nå en "Flapp" som kan brettes ut slik at den står 90 grader ut i fra blikkboksen.
- Sett blikkboksen med "flappen" ned i malingsspannet slik at "flappen" ligger over den andre blikkboksen. De to blikkboksene daner da et "rør" som går fra den lille blikkboksen og videre opp i den store blikkboksen.
- Da skal det fylles opp med isolasjon rundt blikkboksene. Ta ut den store blikkboksen og fyll opp med sand, aske eller grus i bunnen til det når opp til den lille blikkboksen.
- Sett den store blikkboksen med "flappen" over den lille blikkboksen, da vil det være mulig å fylle isolasjon mellom den og malingsspannet uten at det kommer sand og stein inn i "røret" som blikkboksene danner. Hvis det kommer sand og stein inn i "røret" fyller du litt stein først til det er passert røret og deretter fyller du med aske eller sand. Det vil alltid kommelitt isolasjon inn i "røret", ta ut dette når du har fylt ferdig.
- Fyll på med tørre pinner inn i den lille blikkboksen og tenn på. Det er viktig at ikke hele blikkboksen fylles med pinner, det må være rom for luft også. For å sikre lufttilførsel kan Rocket stoven forbedres ved å dele den lille blikkboksen på langs vannrett, ved å sette inn en plate. Da kan man legge inn pinner og brennbart materiale på toppen og luft vil komme inn på bunnen av den lille blikkboksen (se illustrasjon)
- Det er lurt å lage noe som gryten eller stekepannen kan stå på, slik at flammen og røyken kan komme ut på toppen.

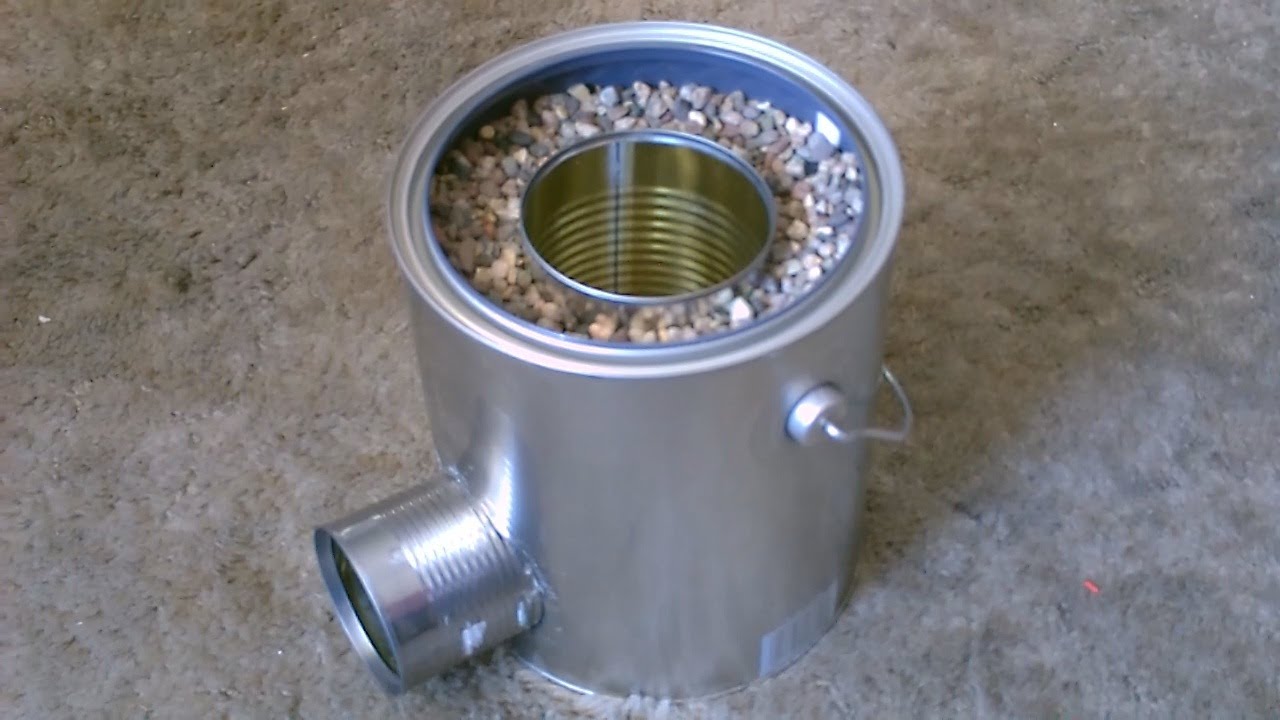

Foto: Tristan Copley Smith
Andre tips og måter å bygge en rocket stove på:
- Støpe en konstruksjon med sement som tåler varme.
- Bruke lecablokker
- Sveise sammen metall
Se også:
- Planetforward.org (ekstern lenke)
- Aid Africa (ekstern lenke)
- Wikipedia (ekstern lenke)
- https://rocketstove.nu/
- https://rocketstove.nu/?p=1
- https://rocketstove.nu/?p=238
Det er ingen fasit på hvordan og hva som bør brukes av materialer for å bygge en rocket stove. Vær kreativ og prøv dere frem.

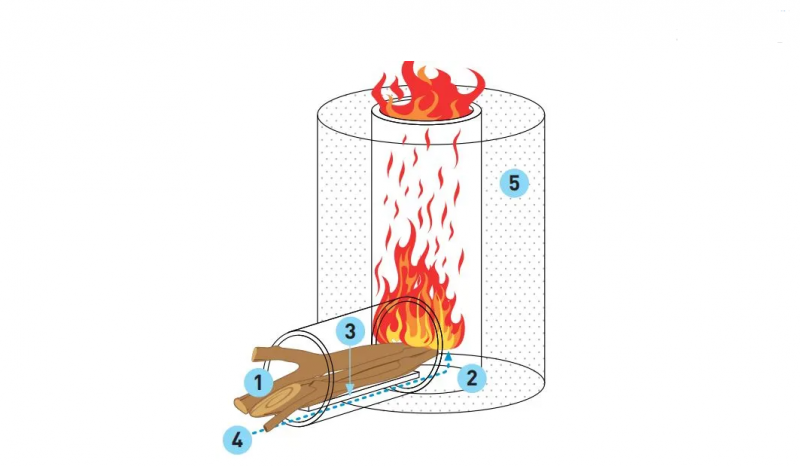

Forklaring av Illustrasjonen over:
- Ved/brennbart materiale.
Hvor store pinner som kan brukes avhenger av hvor stor diameter den lille blikkboksen har. Tynne pinner brenner mer effektivt enn store, de er også lettere å slukke etterpå. - Forbrenningskammer.
Det mellomstore røret i midten der det brenner. - Skilleplate/Luftspalte
En plate som deler den lille blikkboksen i to på langs. Da blir det plass til ved på toppen og den åpner opp for lufttilførsel på bunnen. - Lufttilførsel
Sørger for en mer effektiv forbrenning - Isolert skorstein.
Dette hindrer luften i å forsvinne og den fører flammen/varmen opp på samme sted, slik at energien som kommer opp kan bli brukt mest effektivt.
Oppgave
Lag mat på en Rocket stove! Er det noen forskjell på å lage mat på den, enn på et vanlig bål?
Sikkerhet
Når man borer og sager i metallboksene, vil det bli noen veldig skarpe kanter som er lett å skjære seg på. Pass på at dere bruker hansker eller er forsiktige. Ha førstehjelpsskrinet tilgjengelig.
Ressurser
Illustrasjon og foto: Make Magazine (ekstern lenke) / Open Source Low Tech opensourcelowtech.org (ekstern lenke)
Aktiviteten er basert på en artikkel i Make Magazine (ekstern lenke) skrevet av Daniel Connell, 7. juli 2022.
Wikipedia - Rocket stove (ekstern lenke)
